4 图 线

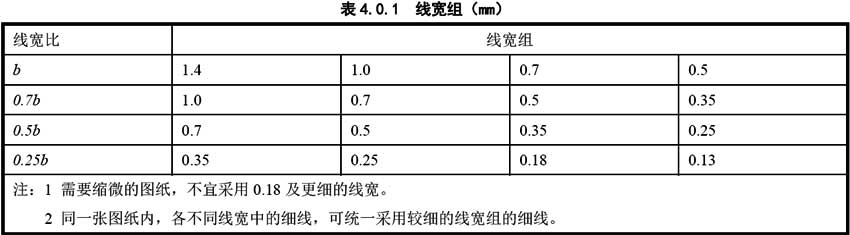

4.0.1 图线的宽度b,宜从1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样,应根据复杂程度与比例大小,先选定基本线宽b,再选用表4.0.1中相应的线宽组。

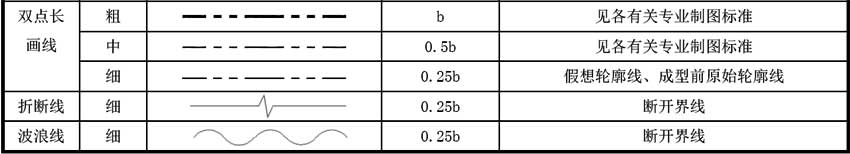

4.0.2 工程建设制图应选用表4.0.2所示的图线。


4.0.3 同一张图纸内,相同比例的各图样,应选用相同的线宽组。


4.0.4 图纸的图框和标题栏线可采用表4.0.4的线宽。

4.0.5 相互平行的图例线,其净间隙或线中间隙不宜小于0.2mm。


4.0.6 虚线、单点长画线或双点长画线的线段长度和间隔,宜各自相等。


4.0.7 单点长画线或双点长画线,当在较小图形中绘制有困难时,可用实线代替。


4.0.8 单点长画线或双点长画线的两端,不应是点。点画线与点画线交接点或点画线与其它图线交接时,应是线段交接。


4.0.9 虚线与虚线交接或虚线与其他图线交接时,应是线段交接。虚线为实线的延长线时,不得与实线相接。


4.0.10 图线不得与文字、数字或符号重叠、混淆,不可避免时,应首先保证文字的清晰。
